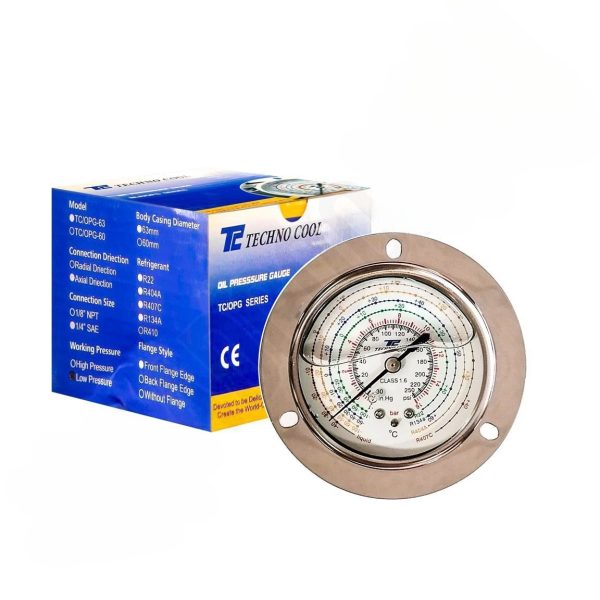

گیج روغنی فشار پایین مدل TC/OPG-63

توضیحات

گیج روغنی فشار پایین Low Pressure

محفظه نشان دهنده فشار در این گیج روغنی فشار پایین 250psi با استفاده از یک ماده روغنی شکل پر شده که این ماده روغنی می‌تواند کیفیت اندازه‌گیری فشار را نسبت به مابقی گیج فشارها بهبود دهد.

به عبارت دیگر ماده روغنی استفاده شده در این گیج فشار روغنی نه تنها اثرات لرزش سیستم را کاهش می‌دهد، بلکه باعث عملکرد روان تر قطعات داخلی فشارسنج نیز می‌شود و از اصطکاک قطعات داخلی و عقربه درون محوطه جلوگیری کرده و عملکرد آن‌ها را افزایش می‌دهد. اینکار باعث افزایش راندمان و طول عمر این دستگاه می‌شود.

گیج روغنی فشار بالا ۵۰۰psi دقت و عملکرد بالاتری نسبت به گیج فشارهای خشک دارند. محفظه داخلی این فشارسنج‌ها با مایع، گلیسیرین یا سیلیکون، پر می‌شود دلیل اینکار جلوگیری از لرزش عقربه‌های فشار سنج است که باعث افزایش دقت این نوع گیج فشار می‌شود. مقدار روغن در این گیج فشار روغنی به اندازه‌ای است که قطعات داخلی را نیز پوشش می‌دهد و از روی صفحه گیج قابل مشاهده است.

همچنین در اطراف عقربه این فشار سنج یک سیال گرانرو وجود دارد که سبب شده لرزش‌های ایجاد شده در هنگام اندازه‌گیری فشار به کمترین حد برسد. ماده روغنی و سیال گرانرو در اطراف عقربه‌ها برای بالا بردن کیفیت فشار اندازه‌گیری شده بسیار اهمیت دارند.کانکشن و اتصال این گیج فشار روغنی 500psi از زیر می‌باشد.

سنسوری که در این گیج روغنی فشار بالا استفاده می‌شود یک لوله بوردن بسیار ساده می‌باشد.این سنسور می‌تواند میزان فشار را اندازه‌گیری کرده و نتایج را به وسیله ترانسدیوسر و مبدل در صفحه دستگاه و به صورت حرکت عقربه نمایش دهد.

گیج روغنی فشار پایین Low Pressure یا منیفولد یک ابزار است که از ان برای شارژگاز استفاده می‌شود. روکش پلاستیکی که در ترازوی گیج وجود دارد شدت ضربه‌ها را کاهش می‌دهد. شلنگ‌های همراه دستگاه نیز از مقاومت و مرغوبیت بالایی نیز برخوردار هستند.

گیج منیفولد pm که گیج دوتایی نیز نامیده می‌شود برای شارژ گاز و تنظیم دستگاه‌ نظیر کولر، سردخانه و چیلر استفاده می‌شود.

گیج روغنی فشار پایین Low Pressure یا مانیفولد سرویس از ابزارهای بسیار حساس و ضروری در تعمیر و سرویس است. این دستگاه در مدل‌‌‌‌‌‌‌‌‌‌‌‌های مختلف عقربه‌ای و دیجیتالی ساخته می‌شود. نوع مجهز تر آن دارای ساید گلاس بر روی محل نصب لوله رابط زردرنگ است.

گیج روغنی فشار پایین Low Pressure مانیفولد سرویس تشکیل شده از دو گیج مدرج و شیر فلکه و سه شیلنگ متصل به اتصالات لاله‌ای 1/4 اینچی که برای آب‌بندی کردن از واشرهای لاستیکی استفاده می‌کند و با دست می‌توان آن‌ها را کاملا سفت و آب‌بندی کرد.

گیج روغنی فشار پایین Low Pressure گیج، شیلنگ و شیرفلکه آبی رنگ مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه است درجه بالای صفر که تا 250psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار می‌رود. درجه دوم قرمز (فشار قوی) شامل شیر فلکه و شیلنگ قرمز است و زمانی بکار می‌رود که فشار بالای 250psi مورد نیاز باشد، بخصوص برای فشار زدن به سیستم و یا تست فشار کمپرسور. شیلنگ رابط زرد برای شارژ گاز در سیستم، ایجاد فشار، ایجاد وکیوم و رطوبت‌گیری است.

گیج روغنی فشار پایین Low Pressure

گیج روغنی فشار پایین Low Pressure از ابزارهای بسیار حساس و ضروری در تعمیر و سرویس است. این دستگاه در مدل‌های مختلف عقربه‌ای و دیجیتالی ساخته می‌شود. مانیفولد سرویس تشکیل شده از دو گیج مدرج و شیر فلکه و سه شیلنگ متصل به اتصالات لاله‌ای 1/4 اینچی که برای آب‌بندی کردن از واشرهای لاستیکی استفاده می‌کند و با دست می‌توان آن‌ها را کاملا سفت و آب ‌بندی کرد.

گیج روغنی فشار پایین Low Pressure، گیج، شیلنگ و شیرفلکه آبی رنگ مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه است درجه بالای صفر که تا 250psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار می‌رود. درجه دوم قرمز (فشار قوی) شامل شیر فلکه و شیلنگ قرمز است و زمانی بکار می رود که فشار بالای 250psi مورد نیاز باشد، بخصوص برای فشار زدن به سیستم و یا تست فشار کمپرسور. شیلنگ رابط زرد برای شارژ گاز در سیستم‎‌های برودتی، ایجاد فشار، ایجاد وکیوم و رطوبت‌ گیری است.

گیج کولر گازی (منیفولد) برای انجام عملیاتی نظیر هواگیری، سنجش فشارهای سیستم، تخلیه و شارژ سیستم از فشار مبرد، شارژ روغن به سیستم و بالاخره تحت فشار قرار دادنسیستم یا گاز ازت، از شیر چند راهه یا مانیفولد استفاده می‌شود.

یک منیفولد کامل مجهز به فشار نمای فشار زیاد، فشار نمای فشار کم (فشار نمای مرکب) دو شیر دستی مربوط به فشار بالا پایین و سه عدد شیلنگ فشار قوی مهره‌ای ¼ اینچی است که برای آب بندی کردن آن‌ها از واشرهای لاستیک مصنوعی استفاده می‌کنند و با دست می‌توان آن‌ها را کاملا سفت و آب بندی کرد.

شیر دستی، شیلنگ و فشار نمای سمت چپ که به رنگ آبی می‌باشند قسمت فشار کم منیفولد را تشکیل می‌دهند و به قسمت فشار کم سیکل تبرید متصل می‌شوند و شیر دستی، شیلنگ و فشار نمای سمت راست که به رنگ قرمز می‌باشند قسمت فشار زیاد مانیفولد را تشکیل می‌دهند و به قسمت فشار زیاد سیکل تبرید متصل می‌شوند .

شیلنگ وسطی ( زرد رنگ) به خط شارژ (کپسول ماده مبرد ، پمپ وکیوم ، ظرف روغن) متصل می‌گردد .

گیج فشار و انواع گیج فشار Pressure Gauge

از آﻧﺠﺎﯾﯿﮑﻪ ﺻﻨﺎﯾﻊ ﻧﻔﺖ و ﮔﺎز ﻋﻤﻠﯿﺎت ﻓﺮاورش را روي ﺳﯿﺎﻻت اﻧﺠﺎم ﻣﯽ‌دﻫﻨﺪ ﺑﺎ ﭼﻬﺎر ﻋﺎﻣﻞ اﺳﺎﺳﯽ ﻓﺸﺎر، دﻣﺎ، ﺳﻄﺢ و ﺟﺮﯾﺎن ﻣﺴﺘﻘﯿﻤﺎً ارﺗﺒﺎط زﯾﺎدي دارﻧﺪ و در واﺣﺪﻫﺎي ﻣﺨﺘﻠﻒ ﺑﺼﻮرت ﻓﺮاواﻧﯽ ﻧﯿﺎز ﺑﻪ اﻧﺪازه‌ﮔﯿﺮي و ﮐﻨﺘﺮل آن‌ها دارﻧﺪ.
ﻓﺸﺎر ﻋﺒﺎرﺗﺴﺖ از ﻧﯿﺮوي وارده ﺑﺮ واﺣﺪ ﺳﻄﺢ ﮐﻪ آﻧﺮا ﺑﺎ ﻋﻼﻣﺖ اﺧﺘﺼﺎري P ﻧﺸﺎن ﻣﯽ‌دﻫﻨﺪ. اﯾﻦ ﮐﻤﯿﺖ در ﮔﺎزﻫﺎ ﻧﻘﺶ ﻋﻤﺪه را اﯾﻔﺎ ﻣﯽ‌ﮐﻨﺪ زﯾﺮا ﯾﮑﯽ از ﮐﻤﯿﺎت ﻣﺸﺨﺼﻪ ﮔﺎز ﻣﯽ‌ﺑﺎﺷﺪ، از اﯾﻦ رو ﺑﯿﺸﺘﺮ ﻗﻮاﻧﯿﻦ ﻓﺸﺎر در ﮔﺎزﻫﺎ ﻧﻬﻔﺘﻪ ﺷﺪه و ﺑﻪ دﺳﺖ آوردن ﻣﻌﺎدﻟﻪ ﺣﺎﻟﺖ ﮔﺎز ﺑﻪ ﮐﺎر ﺑﺮده ﻣﯽ‌ﺷﻮد. ﻣﯽ‌ﺗﻮان از ﻗﺎﺑﻠﯿﺖ ﺗﺮاﮐﻢ‌ﭘﺬﯾﺮي ﮔﺎزﻫﺎ و ﺗﺎﺛﯿﺮات وﯾﮋه‌ي ﻓﺸﺎر در رﻓﺘﺎر ﮔﺎزﻫﺎ ﺑﻪ ﺟﺎﯾﮕﺎه ﻓﺸﺎر در ﮔﺎزﻫﺎ ﭘﯽ ﺑﺮد.

اﺛﺮ ﻧﯿﺮو ﺑﺮ روي ﯾﮏ ﺳﻄﺢ ﺑﺴﺘﮕﯽ دارد ﮐﻪ ﻧﯿﺮو ﭼﮕﻮﻧﻪ اﻋﻤﺎل ﺷﻮد. ﻫﺮﭼﻪ ﺳﻄﺢ اﺛﺮ ﻧﯿﺮو روي ﺟﺴﻤﯽ ﺑﯿﺸﺘﺮ ﺑﺎﺷﺪ ﻓﺸﺎر ﮐﻤﺘﺮ و ﺑﺎﻟﻌﮑﺲ، ﺑﺮاي ﻟﻤﺲ ﺑﯿﺸﺘﺮ اﯾﻦ ﻣﻔﻬﻮم ﺑﻪ ﺑﺮﯾﺪن اﺟﺴﺎم ﺑﺎ ﭼﺎﻏﻮ و راه رﻓﺘﻦ روي ﺑﺮف ﺑﺎ ﮐﻔﺸﻬﺎي ﻣﺨﺼﻮص ﺑﺮف ﭘﯿﻤﺎﯾﯽ اﺷﺎره ﮐﺮد.
ﺑﻪ زﺑﺎن رﯾﺎﺿﯽ ﻓﺸﺎر ﺑﺼﻮرت این رابطه ﺑﯿﺎن ﻣﯽ ﺷﻮد: P=F/A ﮐﻪ در آن P ﻓﺸﺎر ، F ﻧﯿﺮو و A ﺳﻄﺢ ﻣﻘﻄﻊ اﺛﺮ ﻧﯿﺮو ﻣﯽ‌ﺑﺎﺷﺪ.

ﻓﺸﺎرﺑﺎ واﺣﺪﻫﺎي ﻣﺨﺘﻠﻔﯽ ﺑﯿﺎن ﻣﯽ‌ﺷﻮد. واﺣﺪ اﺳﺘﺎﻧﺪارد ﻓﺸﺎر در دﺳﺘﮕﺎه SI ﭘﺎﺳﮑﺎل ﻣﯽ‌ﺑﺎﺷﺪ ﮐﻪ ﺑﺮاﺑﺮ 1Pa =1N/m2 ﻣﯽ‌ﺑﺎﺷﺪ. ﯾﮏ ﭘﺎﺳﮑﺎل ﺑﺮاﺑﺮ ﻣﻘﺪار ﯾﮏ ﻧﯿﻮﺗﻦ ﻧﯿﺮوﺳﺖ ﮐﻪ ﺑﺮ ﯾﮏ ﻣﺘﺮ ﻣﺮﺑﻊ ﺳﻄﺢ ﺟﺴﻤﯽ وارد ﻣﯽ‌ﮔﺮدد. ﺑﻬﺘﺮﯾﻦ واﺣﺪي ﮐﻪ ﻣﯽ‌ﺗﻮاﻧﺪ ﻣﺮﺟﻌﯽ ﺑﺮاي ﺳﺎﯾﺮ واﺣﺪﻫﺎ ﺑﻪ ﮐﺎر ﺑﺮده ﺷﻮد اﺗﻤﺴﻔﺮ ﯾﺎ ﺟﻮ (Atmospher) اﺳﺖ ﮐﻪ ﺑﻪ ﺻﻮرت ﻓﺸﺎر ﻣﺘﻮﺳﻂ ﻫﻮا در ﺳﻄﺢ درﯾﺎ ﺗﻌﺮﯾﻒ ﻣﯽ‌ﺷﻮد.

ﭼﻮن ﭘﺎﺳﮑﺎل واﺣﺪ ﮐﻮﭼﮑﯽ ﺑﺮاي ﻓﺸﺎر اﺳﺖ ﻣﻌﻤﻮﻻ از ﮐﯿﻠﻮ ﭘﺎﺳﮑﺎل (kpa) ﮐﻪ ﺑﺮاﺑﺮ 1000 ﭘﺎﺳﮑﺎل اﺳﺖ، اﺳﺘﻔﺎده ﻣﯽ‌ﮐﻨﻨﺪ.

1. ﻓﺸﺎر ﻧﺴﺒﯽ(Gauge pressure)
ﻓﺸﺎر ﺑﺎﻻﺗﺮ از ﻓﺸﺎر ﻫﻮاي ﻣﺤﯿﻂ (ﻓﺸﺎر ﻫﻮاي ﻣﺤﯿﻂ ﺻﻔﺮ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﻣﯽ‌ﺷﻮد) را ﻓﺸﺎر ﻧﺴﺒﯽ ﻣﯽ‌ﮔﻮﯾﻨﺪ.

2. ﻓﺸﺎر ﻣﻄﻠﻖ (Absolute pressure)
ﻓﺸﺎري را ﮐﻪ ﻧﺴﺒﺖ ﺑﻪ ﺻﻔﺮ ﻣﻄﻠﻖ (ﺧﻼ) اﻧﺪازه‌ﮔﯿﺮي ﺷﻮد، ﻓﺸﺎر ﻣﻄﻠﻖ ﻣﯽ‌ﮔﻮﯾﻨﺪ. ﻓﺸﺎر ﻫﻮا + ﻓﺸﺎر ﻧﺴﺒﯽ = ﻓﺸﺎر ﻣﻄﻠﻖ

3. ﻓﺸﺎر ﺧﻼء(Vacuum pressure)
ﻓﺸﺎر ﮐﻤﺘﺮ از ﻓﺸﺎر ﻫﻮاي ﻣﺤﯿﻂ را ﻓﺸﺎر ﺧﻼ ﻣﯽ‌ﮔﻮﯾﻨﺪ.

گیج روغنی فشار پایین Low Pressure ﻣﺎﻧﻮﻣﺘﺮ Manometer

مانومترها دستگاه‌های اندازه‌گیری فشار ساده و دقیقی هستند. در حالی که چندین نوع مختلف از مانومترها وجود دارد، اما همه‌ی آن‌ها بر این اساس کار می‌کنند که تغییرات فشار باعث بالا و یا پایین رفتن مایع در یک تیوب می‌شود.

ﻣﺎﻧﻮﻣﺘﺮ از ﯾﮏ ﻇﺮف ﺷﻔﺎف ﺣﺎوي ﻣﺎﯾﻊ ﻣﻌﻤﻮﻻً( آب ﯾﺎ ﺟﯿﻮه) ﺗﺸﮑﯿﻞ ﺷﺪه اﺳﺖ ﮐﻪ ﺑﺼﻮرت ﯾﮏ ﻟﻮﻟﻪ U ﺷﮑﻞ ﻣﯽ ﺑﺎﺷﺪ. دو ﻃﺮف اﯾﻦ ﻟﻮﻟﻪ ﺑﺎز ﻣﯽ ﺑﺎﺷﺪ و دو ﻓﺸﺎر ﻣﺨﺘﻠﻒ ﺑﻪ دو ﻃﺮف آن اﻋﻤﺎل ﻣﯽ ﺷﻮد. اﯾﻦ اﺧﺘﻼف ﻓﺸﺎر ﺑﺎﻋﺚ ﺟﺎﺑﺠﺎﯾﯽ ﻣﺎﯾﻊ در ﻟﻮﻟﻪ ﻣﯽ ﮔﺮدد ﮐﻪ ﺑﺎ اﻧﺪازه ﮔﯿﺮي اﯾﻦ اﺧﺘﻼف ﺳﻄﺢ ﻣﯽ ﺗﻮان ﻓﺸﺎر ﻣﻮرد ﻧﻈﺮ را ﺑﻪ دﺳﺖ آورد.

گیج روغنی فشار پایین Low Pressure مانومتر ساده شامل یک مخزن می‌باشد که با مایع پر شده است. معمولاً مخزن محصور بوده و تنها با یک نقطه‌ی اتصال به یک منبع فشار متصل می‌شود تا فشار آن را اندازه‌گیری کند. یک تیوب شفاف که به آن ستون نیز گفته می‌شود به مخزن متصل شده است.

ممکن است بالای ستون باز بوده و در معرض فشار اتمسفر قرار گرفته باشد، و یا اینکه تخلیه و مهر و موم شده باشد. مانومترهای با ستون باز معمولاً برای اندازه‌گیری فشار گیج یا در واقع فشارهایی که مرجع آنها فشار اتمسفر می‌باشد، به کار می‌روند.

مانومترهای با ستون مهر و موم شده برای اندازه‌گیری فشار مطلق یا در واقع فشارهایی که مرجع آنها صفر مطلق می‌باشد، مورد استفاده قرار می‌گیرند. گیج روغنی فشار پایین Low Pressure مانومترهای با ستون مهر و موم شده برای اندازه‌گیری و سنجش خلاء نیز به کار می‌روند.

هنگامی که مانومتر به فرآیند متصل شده است، بر حسب فشار منبعی که در حال اندازه‌گیری می‌باشد، مایع درون ستون بالا و یا پایین خواهد رفت. برای تعیین میزان فشار، لازم است نوع مایع درون ستون و ارتفاع آن مشخص شود. نوع مایع درون ستون مانومتر بر میزان بالا و یا پایین رفتن آن در پاسخ به فشار تأثیرگذار خواهد بود.

برای نمایش فشار توسط گیج روغنی فشار پایین Low Pressure مانومتر می‌توان از هر مایعی استفاده کرد. اما مایعاتی که عموماً مورد استفاده قرار می‌گیرند آب، جیوه، و روغن قرمز است. به این دلیل از آب و یا جیوه استفاده می‌شود که چگالی نسبی، انبساط حرارتی، و جرم آن‌ها شناخته شده‌تر است.

بسیاری از مواقع نیز از روغن قرمز استفاده می‌شود، چرا که برخلاف جیوه سمی نبوده و محیط زیست را آلوده نمی‌کند. روغن قرمزهای متعددی با چگالی نسبیهای مختلف در دسترس است که می‌توان با توجه به سازگاری آن با سیستم اندازه‌گیری، انتخاب و مورد استفاده قرار گیرد.

برای نمایش ارتفاع و یا در واقع سطح مایع درون ستون یک مانومتر، معمولاً از یک خط کش نصب شده در کنار ستون استفاده می‌شود، گاهی اوقات نیز خطهای درجه بندی را به طور مستقیم بر روی ستون حکاکی می‌کنند. خط کش را می‌توان برای خوانش بر حسب In H2O،In Hg ، و یا PSI درجه بندی کرد.

در برخی از موارد، هم درجه بندی In H2O و هم درجه بندی PSI را بر روی یک خط کش قرار می‌دهند. نوع ستون استفاده شده تعیین خواهد کرد که مقدار فشار نشان داده شده فشار گیج روغنی فشار پایین Low Pressure است، یا فشار مطلق. در واقع، اگر ستون باز باشد، فشار نشان داده شده توسط مانومتر فشار گیج می‌باشد، و اگر ستون تخلیه و مهر و موم شده باشد، فشار نشان داده شده فشار مطلق خواهد بود.

مانومترها انواع مختلفی دارند، که از آن جمله می‌توان گیج روغنی فشار پایین Low Pressure مانومتر مخزن دار، گیج روغنی فشار پایین Low Pressure مانومتر مورب، گیج فشار مکلئود، وگیج فشار مانومتر خازنی را نام برد.
