گیج دوقلو PM

گیج دوقلو PM یا منیفولد یکی از ابزار برودتی است که از ان برای شارژگاز استفاده می‌شود. روکش پلاستیکی که در ترازوی گیج وجود دارد شدت ضربه‌ها را کاهش می‌دهد. شلنگ‌های همراه دستگاه نیز از مقاومت و مرغوبیت بالایی نیز برخوردار هستند.

گیج منیفولد pm که گیج دوتایی نیز نامیده می‌شود برای شارژ گاز و تنظیم دستگاه‌های برودتی نظیر کولر، سردخانه و چیلر استفاده می‌شود.

گیج دوقلو PM یا مانیفولد سرویس از ابزارهای بسیار حساس و ضروری در تعمیر و سرویس است. این دستگاه در مدل‌های مختلف عقربه‌ای و دیجیتالی ساخته می‌شود. نوع مجهز تر آن دارای ساید گلاس بر روی محل نصب لوله رابط زردرنگ است.

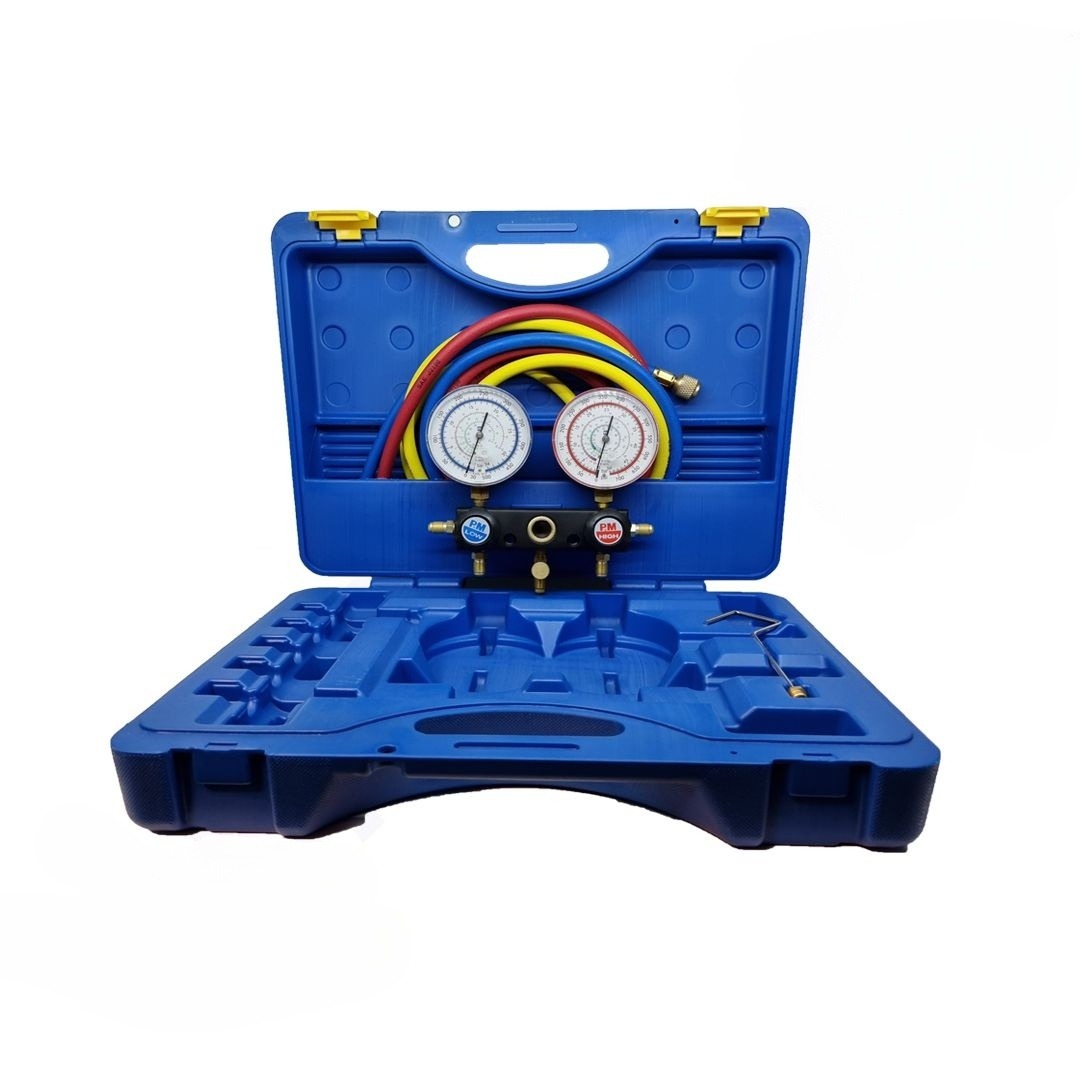

گیج دوقلو PM مانیفولد سرویس تشکیل شده از دو گیج مدرج و شیر فلکه و سه شیلنگ متصل به اتصالات لاله‌ای 1/4 اینچی که برای آب‌بندی کردن از واشرهای لاستیکی استفاده می‌کند و با دست می‌توان آن‌ها را کاملا سفت و آب‌بندی کرد.

گیج دوقلو PM گیج، شیلنگ و شیرفلکه آبی رنگ مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه است درجه بالای صفر که تا 250psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار می‌رود. درجه دوم قرمز (فشار قوی) شامل شیر فلکه و شیلنگ قرمز است و زمانی بکار می‌رود که فشار بالای 250psi مورد نیاز باشد، بخصوص برای فشار زدن به سیستم و یا تست فشار کمپرسور. شیلنگ رابط زرد برای شارژ گاز در سیستم‎های برودتی، ایجاد فشار، ایجاد وکیوم و رطوبت‌گیری است.

گیج دوقلو PM

گیج دو قلو و یا منیفولد PM از ابزارهای بسیار حساس و ضروری در تعمیر و سرویس است. این دستگاه در مدل‌های مختلف عقربه ای و دیجیتالی ساخته می شود. مانیفولد سرویس تشکیل شده از دو گیج مدرج و شیر فلکه و سه شیلنگ متصل به اتصالات لاله‌ای 1/4 اینچی که برای آب‌بندی کردن از واشرهای لاستیکی استفاده می‌کند و با دست می‌توان آن‌ها را کاملا سفت و آب ‌بندی کرد.

در گیج دو قلو و یا منیفولد PM ، گیج، شیلنگ و شیرفلکه آبی رنگ مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه است درجه بالای صفر که تا 250psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار می رود. درجه دوم قرمز (فشار قوی) شامل شیر فلکه و شیلنگ قرمز است و زمانی بکار می رود که فشار بالای 250psi مورد نیاز باشد، بخصوص برای فشار زدن به سیستم و یا تست فشار کمپرسور. شیلنگ رابط زرد برای شارژ گاز در سیستم‎‌های برودتی، ایجاد فشار، ایجاد وکیوم و رطوبت‌ گیری است.

گیج کولر گازی (منیفولد) برای انجام عملیاتی نظیر هواگیری ، سنجش فشارهای سیستم، تخلیه و شارژ سیستم از فشار مبرد، شارژ روغن به سیستم و بالاخره تحت فشار قرار دادنسیستم یا گاز ازت، از شیر چند راهه یا مانیفولد استفاده می‌شود.

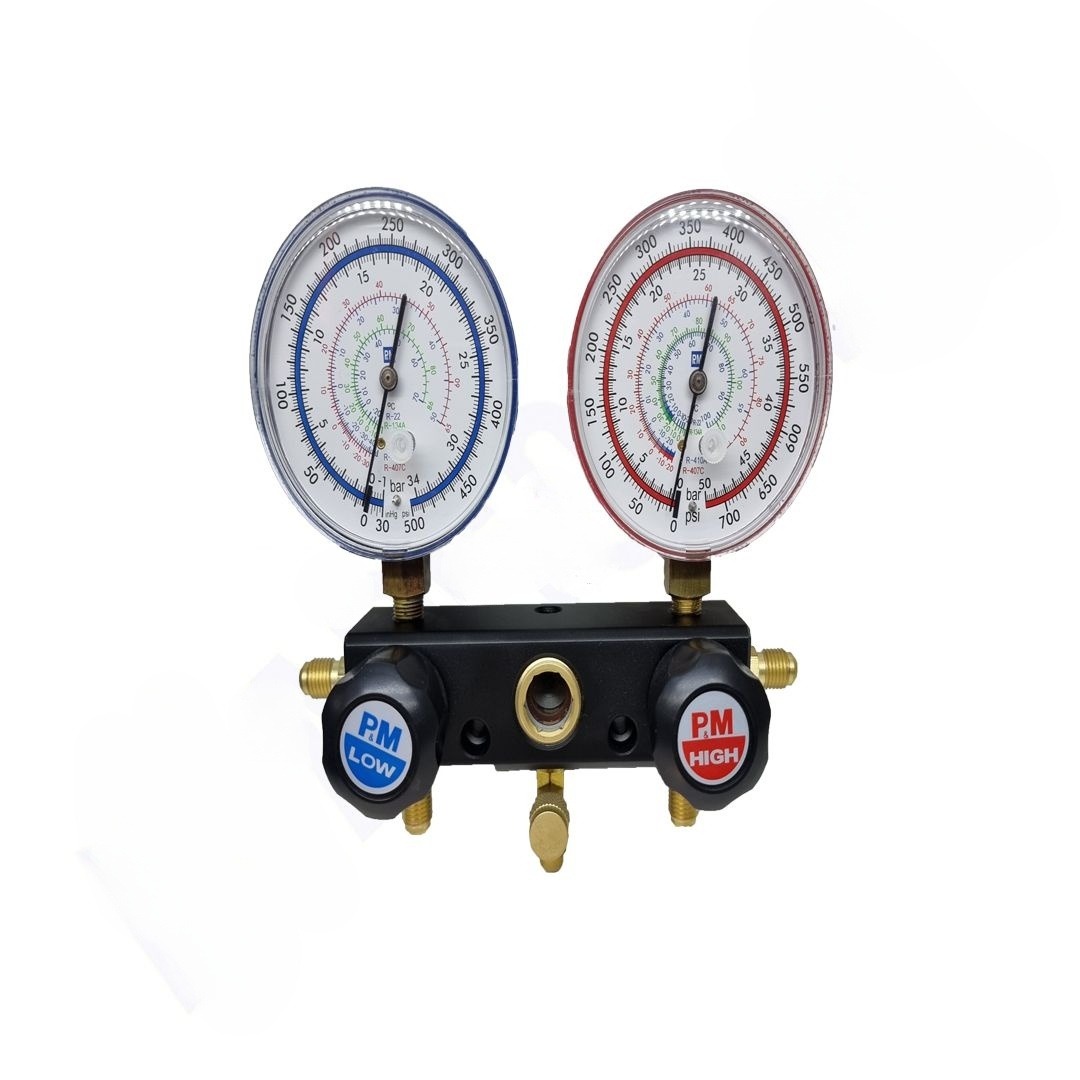

یک منیفولد کامل مجهز به فشار نمای فشار زیاد، فشار نمای فشار کم (فشار نمای مرکب) دو شیر دستی مربوط به فشار بالا پایین و سه عدد شیلنگ فشار قوی مهره‌ای ¼ اینچی است که برای آب بندی کردن آن‌ها از واشرهای لاستیک مصنوعی استفاده می‌کنند و با دست می‌توان آن‌ها را کاملا سفت و آب بندی کرد.

شیر دستی، شیلنگ و فشار نمای سمت چپ که به رنگ آبی می‌باشند قسمت فشار کم منیفولد را تشکیل می‌دهند و به قسمت فشار کم سیکل تبرید متصل می‌شوند و شیر دستی، شیلنگ و فشار نمای سمت راست که به رنگ قرمز می‌باشند قسمت فشار زیاد مانیفولد را تشکیل می‌دهند و به قسمت فشار زیاد سیکل تبرید متصل می‌شوند .

شیلنگ وسطی ( زرد رنگ) به خط شارژ (کپسول ماده مبرد، پمپ وکیوم، ظرف روغن) متصل می‌گردد .
