کابل رابط کمپرسور به خازن کولر گازی

توضیحات

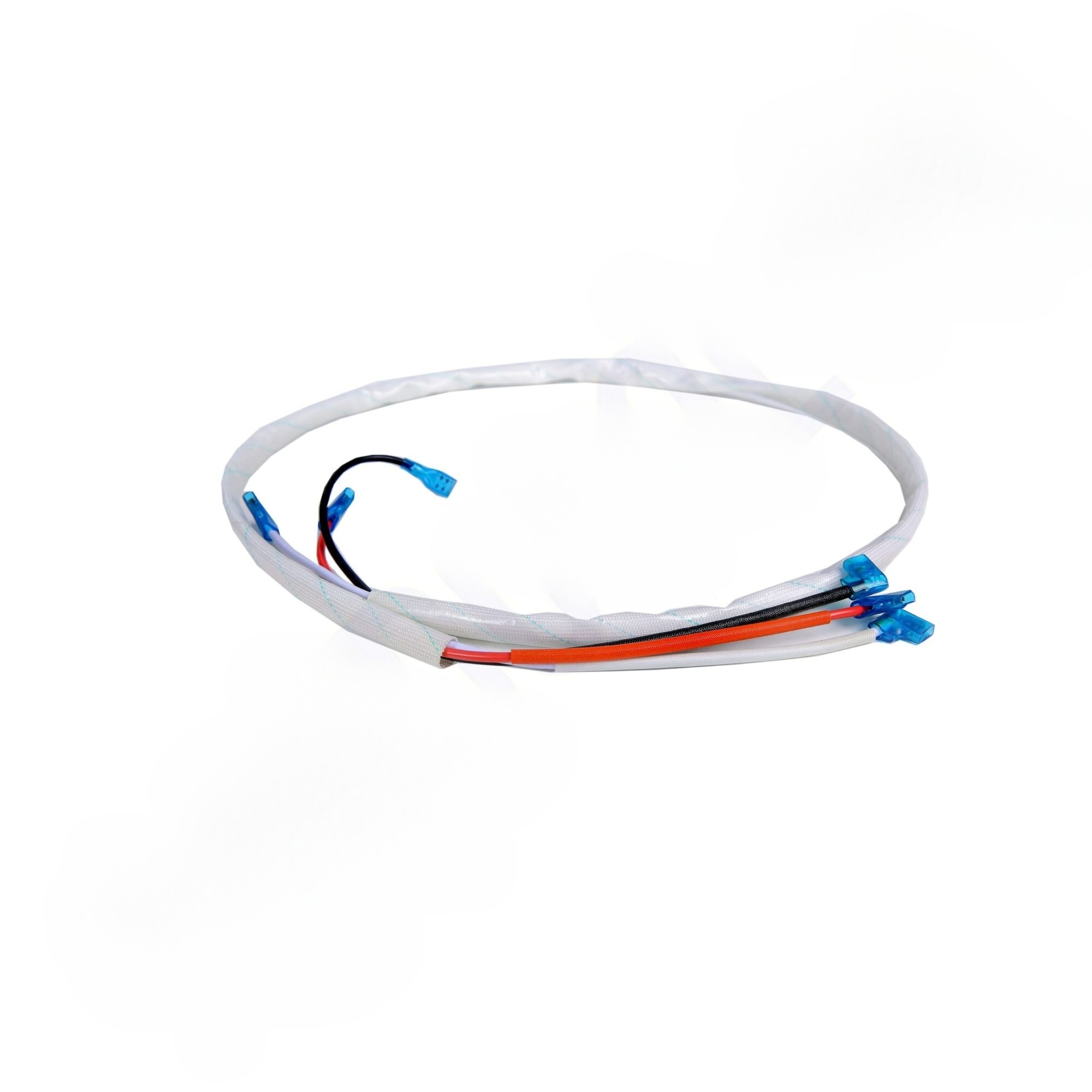

کابل کمپرسور (وارداتی)

کابل کمپرسور یکی از ابزار لازم برای کمپرسور کولرگازی می‌باشد که در سایزهای مختف با کیفیت بالا و فشار قوی تولید می‌شود.

امروزه در هر خانه محل کاری کولرگازی وجود دارد. هرچقدر هم نگهداری و مراقبت از لوازم با دقت انجام شود، بازهم این احتمال وجود دارد که دستگاه نیاز به تعمیر داشته باشد.

به طور کلی نصب و تعمیر کولرگازی با استفاده از ابزار کولرگازی مخصوص به خود انجام می‌شود.

کابل کمپرسور چیست؟

کمپرسور و به تبع آن کابل کمپرسور یکی از مهم ترین اجزای تشکیل دهنده کولرهای گازی است که وظیفه مکش گاز از اواپراتر و رانش آن به سمت کندانسور را برعهده دارد. کمپرسور فشار لازم را برای جریان یافتن مبرد از قسمتی به قسمت دیگر را از طریق ایجاد کردن اختلاف برقرار می کند.

این فشار در قسمت رانش قوی بوده ولی در قسمت مکش ضعیف است.

نحوه اتصال صحیح کابل کمپرسور در کولر گازی:

کولرگازی در مقایسه با دیگر لوازم برقی ساختمان در زمان روشن شدن جریان برق بیشتری نیاز دارد، به همین دلیل باید سیستم کابل کشی جداگانه داشته باشد.

شاید سیم‌کشی کولر گازی در ظاهر بسیار پیچیده به نظر برسد، اما اگر تا انتهای این مطلب ما را همراهی کنید روش صحیح اتصال کابل برق در کولرگازی را به شما آموزش خواهیم داد.

برق‌کشی برای کولرگازی:

هر تولیدکننده کولر گازی و حتی سایر لوازم خانگی برقی موظف است که به همراه مشخصات محصول، برق مناسب دستگاه را هم به همراه سایر مشخصات به مصرف کننده اعلام کند.

کولرهای گازی بر اساس وات میزان مصرف برق خود را مشخص می‌کنند. در برخی از کولرهای گازی خارجی به جای وات و یا w از واژه BTU برای مشخص کردن نوع برق دستگاه استفاده می‌شود که مخفف عبارت British Therminul Unit است و بر اساس استانداردهای اروپایی و یا اتحادیه بریتانیا مشخص شده است.

برای به دست آوردن صحیح میزانBTUباید ظرفیت سرمایشی کولر مثلا 7000 را بر 3.5 تقسیم و سپس در عدد 12 ضرب کنید تا عددی به دست بیاید.

مثلا در این حالت 24000 در خواهد آمد که به همین دلیل این کولرها 24 هم نامیده می‌شوند. حالا این عدد بر 2000 تقسیم می‌شود تا میزان آمپر برق مصرفی کولر به دست بیاید.

شناخت این مقدار از این نظر اهمیت دارد که هرچند در ایران 220 ولت برق مصرفی به عنوان برق استاندارد مشخص می‌شود ولی اگر میزان برق کولر بالاتر و یا پایین‌تر است در انتخاب ترانس و یا مبدل قدرت دستگاه دقت بیشتری خواهید کرد. در مثال فوق کولر ما 12 آمپر برق مصرفی دارد.

برای انتخاب کابل مناسب برای کولر باید کابلی انتخاب شود که بتواند این 12 آمپر را تامین کند. اشتباه رایجی که بسیاری از سرویس‌کاران کولرگازی انجام می‌دهند انتخاب رشته سیم 1.5 است. این رشته سیم‌ها هرچند به لحاظ علمی تا 16 آمپر برق را تامین می‌کنند ولی کمتر به این موضوع توجه می‌شود که این مقدار برای شرایط ثابت و نرمال و با رشته سیم‌های کوتاه کاربرد دارد.

به یاد داشته باشید که همیشه در مسیر سیم‌کشی ما مجبور به استفاده از اتصال سیم با نوار چسب، مواجهه با درجه هوای بالا، طول سیم بیش از اندازه و … هستیم و اگر همه این موارد هم نباشد در طول زمان سیم دچار فرسودگی و ترک‌های ریز خواهد شد که به اصطلاح به پرت برق دچار خواهد شد.

ضمن اینکه یک کولرگازی برای اینکه شروع به فعالیت کند در لحظه استارت جریان حدودا دو برابری را نیاز خواهد داشت.

بنابراین توصیه می‌شود کابل برق را 2 و یا حتی 2.5 در نظر بگیرید بخصوص اگر هر یک از شرایط پرت برق را دارید. البته کابل 2.5 برای کولر های 18000 مناسب است و اگر کولر ظرفیت بالای 18000 تا 32000 دارد بهتر است از کابل 4 و اگر بالای 32000 است از کابل 6 استفاده شود.

نکته بسیار مهم برای نصب کولرگازی و سیم‌کشی کولر گازی استفاده از ارت است. حتما سعی کنید برای سیم‌کشی کولرگازی از کابل‌های دارای ارت و از دوشاخه مجهز به ارت استفاده کنید و اگر ساختمان به ارت مجهز نیست حتما با کارشناسان و سرویس‌کار خبره کولرگازی مشورت کنید.

نکته دیگر اینکه حتی المقدور در مسیرخود از اتصال کابل خودداری کنید، سیم‌های پوسیده را کنار بگذارید و سیم را از مکان‌های مرطوب و ناایمن عبور ندهید.

در ضمن نباید سیم برق کولرگازی از زیر فلکه و یا لوله گاز و یا آب و فاضلاب عبور داده شود.

همیشه در هنگام اتصال کابل برق کولرگازی به برق خانه سعی کنید برق کولر را از ترمینال اصلی برق خانه تامین کنید و در مسیر آن هیچ انشعاب دیگری به غیر از کولر از کابل گرفته نشود. اما اگر مجبور به استفاده از پریز برق خانه هستید این پریز برق باید صرفا برای کولرگازی استفاده شود و انشعاب دیگری نداشته باشد.

اتصال برق به کولر گازی:

کولرهای گازی پنجره ای و کولر گازی اسپلیت و یا دو تکه برق کشی متفاوتی دارند.

اگر کولرگازی پنجره ای یا یک تکه دارید تنها کافی است که سیم و یا کابل برق کولر را تا خود کولر ادامه دهید. همیشه سیم‌کشی را با استفاده از لوله‌های خرطومی و زیر کار انجام دهید.

کولرهای یک تکه یا پنجره‌ای به دو رشته سیم شماره 4 نیاز دارند و بهتر است همانگونه که توضیح داده شد این برق از جعبه اصلی برق یا فیوز به کولر تخصیص داده شود و سپس دو شاخه کولر به این برق اتصال داده می‌شود.

اما برای کولرهای گازی دو تکه و یا اسپلیت باید یا برق به محل کمپرسور انتقال داده شود و یا در برخی دیگر برق باید برای یونیت داخلی کشیده شود.

معمولا برق‌کشی خانه به صورت پیش فرض در خانه‌های جدید به صورتی انجام می‌شود که کابل برق مورد نیاز کولرگازی هم برای یونیت داخلی و هم خارجی کشیده می‌شود و ممکن است هر دو کابل از یک فیوز دریافت شده باشد.

در این حالت برای اینکه انشعاب کولر را به دیگر کولرها ندهید بهتر است هوشیارانه عمل کنید.

اگر قصد نصب کندانسور را دارید حتی المقدور برای کمتر شدن میزان مصرف برق کندانسور را در سایه نصب کنید ، از تمیز بودن آن برای انتقال صحیح برق اطمینان یابید و سعی کنید کندانسور در مسیر جریان باد نصب شود تا دفع حرارت کندانسور بالاتر شود.

سیم‌کشی کابل فرمان کولرگازی:

شاید تا مرحله قبلی خیلی کار مربوط به سرویسکار کولرگازی نباشد و تمامی سیم‌کشی‌های قبلی تا این مرحله بهتر است توسط برقکار انجام شود ولی در این مرحله باید سرویس‌کار کولرگازی یک رشته سیم برق از درون لوله‌های فلزی رد کرده باشد که به کابل فرمان معروف است. ( کابل کمپرسور )

کابل فرمان همانگونه که از نامش استنباط می‌شود عملیات انتقال برق بین یونیت داخلی و خارجی کولرگازی را بر عهده دارد. این کابل از درون یک لوله مسی رد شده و معمولا بصورت پیش فروش آماده است و یا بعدا از داخل این لوله‌ها رد می‌شود.

رشته برق داخلی این لوله مسی یا کابل فرمان کاملا بستگی به مدل کولرگازی دارد و باید متناسب با مدل آن انتخاب شود.( کابل کمپرسور )

معمولا رشته کابل مورد استفاده به عنوان کابل فرمان 4، 5، 6 و یا 7 رشته ای و از نوع کابل 1.5 انتخاب می‌شود.( کابل کمپرسور )

لازم به توضیح است که در شرایطی که هنوز کولرگازی خریداری نشده و مرحله اول لوله‌کشی مسی را در ساختمان انجام می‌دهید باید از کابل 1.5 و یا 2 با تعداد 7 رشته‌ای استفاده کنید.( کابل کمپرسور )

برای اتصال کابل کولر گازی قدم به قدم مطابق با دستورالعمل زیر پیش بروید:

جعبه سیم کولر گازی یا جعبه برق آن را باز کنید.
کابل را اندازه گیری کنید و اندازه اضافی را ترجیحا جمع کنید. به این دلیل که در صورت خرابی اگر سیم کوتاه شود در مراحل بعدی سیم کوتاه خواهد شد.
تعداد رشته های کابل مورد نظر خود را مشخص کنید. در این حالت مثلا اگر کولر 4 رشته برق نیاز دارد باید 4 رشته از برق کابل را در اختیار داشته باشید و مابقی را برش داده و ابتدا با چسب بصورت جدا جدا و بعدا همه را با هم نوار چسب کنید تا از 4 رشته دیگر جدا شوند.
سیم اول را 10 سانتی در نظر بگیرید، سیم دوم را 8 سانتی، سوم 6 سانتی و چهارم را چهارسانتی و هر کدام را دو سانتی متر با سیم لخت کن لخت کنید و رشته‌ها را جمع کنید.
کابل و سیم‌های کولرگازی را هم به هین شکل یعنی با اختلاف دو سانتی‌متری از همدیگر کوتاه کنید.
سیم بلندتر کابل یعنی سیم 10 سانتی‌متری را به سیم کوتاه‌تر کابل کولرگازی یعنی 4 سانتی‌متری اتصال دهید و با نوار چسب عایق کنید. این کار را به ترتیب ادامه دهید تا کوتاه ترین سیم کابل به بلندترین سیک کولر اتصال داده شوند. سپس همه سیم‌ها را مجددا با هم بوسیله نوار چسب عایق بندی کنید.( کابل کمپرسور )
آموزش انتخاب کابل کمپرسور مناسب بر اساس متراژ و آمپر
آموزش انتخاب کابل کمپرسور مناسب برای چیلر و کولرگازی

انتخاب کابل کمپرسور کاربرد فراوانی در نصب تجهیزات و کابل کشی‌های صنعتی و خانگی دارد. وقتی شما قصد دارید دستگاهی را نصب کنید و کابلی برای آن از تابلو اجرا کنید مستلزم دانستن ضخامت و مشخصات کابل مناسب می‌باشد.

انتخاب کابل کمپرسور با ضخامت کم می‌تواند موجب آمپر کشیدن دستگاه و یا حتی آتش سوزی کابل برق و بروز حادثه شود. انتخاب کابل کمپرسور ضخیم هزینه‌های تمام شده پروژه را افزایش می‌دهد و سرمایه را نابود می‌کند.

انتخاب کابل کمپرسور تنها به آمپر دستگاه وابسته نیست بلکه به فاصله بین تجهیز نصب شده و تابلو برق نیز رابطه دارد.

فرض کنید قصد نصب دستگاهی مانند چیلر یا کولرگازی را دارید . اینکه این تجهیز در فاصله 5 متری تا تابلو توزیع برق ساختمان باشد یا در فاصله 30 متری قطعا روی ضخامت کابل کمپرسور تاثیر مستقیم دارد.

مثال انتخاب کابل برای چیلر:

فرض کنید یک دستگاه چیلر با حداکثر آمپر مصرفی 180 آمپر با فاصله‌ای در حدود 250 متر از تابلو برق نصب شده است در صورتی که کابل کمپرسور مورد استفاده از جنس مس باشد ضخامت هر سیم باید 95 میلیم‌تر مربع باشد.

توجه ! لازم است قبل از انتخاب کابل الزاما با کارشناس برق مشورت فرمائید چون جوانب دیگری نیز وجود دارد که باید در نظر گرفته شود.
