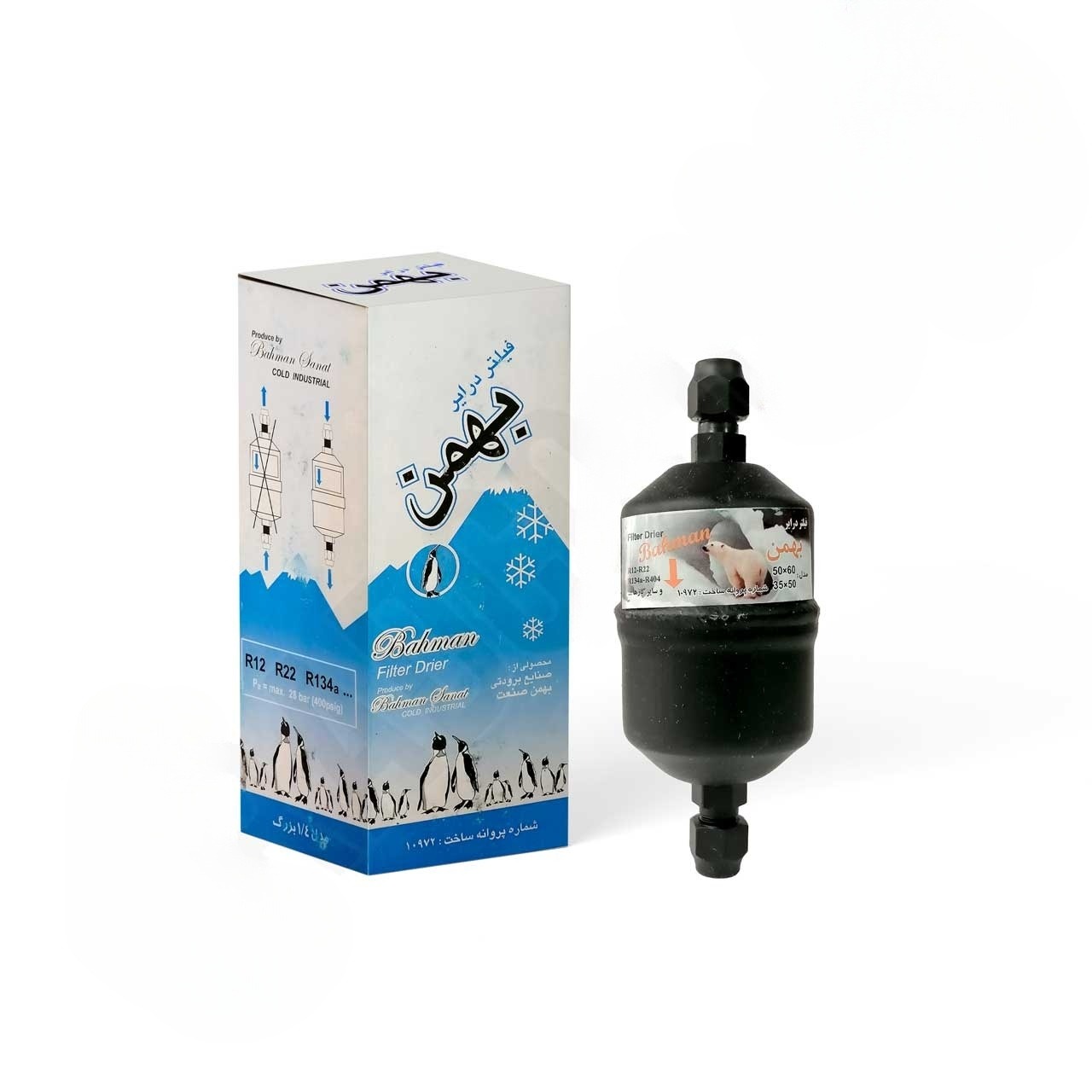

فیلتر درایر بهمن مدل 1/4 بزرگ

در بین شرکت‌های ایرانی تولیدکننده فیلتر درایر، شرکت بهمن شاخص‌ترین و مهم‌ترین آن‌هاست. بهمن صنعت از جمله معدود شرکت‌های ایرانی موفق است که سال‌هاست در دنیای برودت وارد شده و همچنان به حضور موفق خود ادامه می‌دهد. مهم‌ترین محصول این برند،فیلتر درایر می‌باشد که دارای کیفیت مطلوبی نیز هستند.

همان طور که در نوشته‌های قبل اشاره کردیم،درایر به نوعی وظیفه تصفیه گاز مبرد را بر عهده دارد. این قطعه تمام رطوبت و ذرات جامد موجود در گاز را به خود جذب کرده تا گاز مایع وارد کمپرسور نشود و به آن آسیب نرساند.

نکات مهم هنگام نصب فیلتر درایر بهمن مدل 1/4 بزرگ :

• در هنگام نصب فیلتر درایر بهمن مدل 1/4 بزرگ،به جهت حرکت مبرد در آن توجه فرمائید.
• هرگز درایری که مهره های دو سر آن باز شده را در معرض هوا قرار ندهید.
• بعد از هر بار تعویض گاز یا سرویس سیستم بهتر است درایر را تعویض نمائید.

فیلتر درایر بهمن مدل 1/4 بزرگ چیست؟

طراحی سیستم‌های تبریدی و ساختمان کمپرسورها به گونه‌ای است که ورود ذرات آلوده‌کننده و همچنین آب می‌تواند باعث وارد شدن صدمات به دستگاه شود. به همین خاطر باید فکری برای این مسئله کرد. در صنعت برای این کار از فیلتر درایر بهمن مدل 1/4 بزرگ استفاده می‌شود. این قطعه جاذب رطوبت بوده و می‌تواند رطوبت موجود در خط لوله را پیش از ورود به کمپرسور جذب کند.

این قطعه معمولا قبل از لوله مویین یا شیر انبساط نصب می‌شود. البته از این دستگاه می‌توان در بخش مکش (ساکشن) نیز استفاده کرد. در مقاله فیلتر درایر بهمن مدل 1/4 بزرگ چیست قصد داریم دربارۀ این قطعه و انواع آن گفت و گو کنیم.

آشنایی با فیلتر درایر بهمن مدل 1/4 بزرگ

در سیکل برودتی قطعه‌ای وجود دارد به نام فیلتر درایر. وظیفۀ اصلی آن جذب رطوبت و ناخالصی‌هایی مثل خاک، روان ساز لحیم کاری و اسید تولید شده توسط رطوبت مبرد است. وجود رطوبت و ناخالصی در سیکل می‌تواند باعث آسیب به قطعات خصوصاً کمپرسور شود.

ضمن اینکه رطوبت ممکن است با عناصر شیمیایی روغن کمپرسور یا مبرد وارد واکنش شده و موجب تولید اسیدهای قوی و ضعیف شود، که این اسید می‌تواند در قطعات کمپرسور ایجاد خردگی کند.

به همین دلیل به منظور تصفیه مبرد از رطوبت و ناخالصی‌ها از فیلتر درایر استفاده می‌شود. فیلتر درایر بهمن مدل 1/4 بزرگ در قسمت‌های مختلف سیکل قابل استفاده است. عمدتاً آن را در خط مایع پس از کندانسور و قبل از شیر انبساط و هم چنین در خط مکش قبل از کمپرسور نصب می‌کنند.

به خاطر مضراتی که ورود رطوبت می‌تواند برای ساختمان کمپرسور داشته باشد، از فیلتر درایر به عنوان یک جاذب رطوبت در سیستم استفاده می‌شود. ضمن اینکه علاوه بر حذف کردن عامل رطوبت در خط لوله می‌تواند ذرات رسوب زا را نیز از سیستم حذف کند. با ادامه مقاله فیلتر درایر چیست همراه ما باشید.

نکات ایمنی

• زمانی که از یک فیلتر درایر بر روی خط لوله استفاده می‌شود، باید به این موضوع دقت کرد که این قطعه نیز به مرور دچار اختلال عملکرد می‌شود. به شکلی که پس از یک مدت مشخص باید آن را تعویض کرد. برای مثال اگر افت فشار در فیتلر درایر از یک مقدار مشخصی فراتر رود، باید آن را تعویض کرد.
• برای نصب فیلتر درایرهای یک جهته، باید آن ها را طبق فلش درج شده روی فیلتر نصب کرد.
• جذب رطوبت در ساختمان رطوبت گیرها ممکن است به صورت شیمیایی و فیزیکی صورت بگیرد. گاهی ممکن است با دادن گرما به فیلتر درایر بتوان مجدداً آن را احیا کرد. اگر در توضیحات راهنمای فیلتر اشاره ای به این موضوع نشده باشد، نباید از این روش کمک گرفت.
• در انتخاب نوع فیلتر درایر باید به نوع سیال مبرد و روغن کمپرسور توجه داشت.
• سایت گلس قطعه ای است که بعد از فیلتر درایر نصب شده و مشخص کنندۀ میزان رطوبت ورودی به سیستم است. در سایت گلس‌ها معمولاً از یک شناساگر استفاده می‌شود. به طوری که اگر میزان رطوبت از مقدار مشخص شده فراتر رفت، سایت گلس تغییر رنگ داده و به رنگ زرد در آید. در این حالت باید فیلتر درایر را تعویض نمود.

انواع فیلتر درایر

فیلتر درایر ها انواع متفاوتی دارند که هر کدام کاربرد متفاوتی داشته و به منظوری مورد استفاده قرار می‌گیرند. اغلب فیلتر درایرها (فیلتر درایر بهمن مدل 1/4 بزرگ) به صورت یک طرفه طراحی می‌گردند. به این معنا که در زمان نصب باید در جهت مشخصی روی خط لوله سوار شود.

در غیر این صورت عملکرد آن مختل شده و رطوبت سیال مبرد را جذب نخواهد کرد. البته امروزه برخی از این قطعات به صورت دو جهته طراحی می‌شوند. در ادامه مقاله فیلتر درایر چیست برخی از مدل‌های محبوب‌تر را معرفی کرده‌ایم.

• فیلتر درایر خط مایع : معمول‌ترین نوع که روی جریان بازگشتی سیال مبرد نصب می‌شود.
• فیلتر درایر های دو جهته : همین طور که گفتیم، امروزه از فیلتر درایرهای دو جهته نیز گاهی در سیستم‌ها استفاده می‌شود. از فیلتر درایرهای دو جهته نیز می‌توان در خط مایع استفاده کرد. نکتۀ کلیدی دربارۀ فیلتر درایرهای دو جهته این است که در آن‌ها از یک شیر یک طرفه استفاده می‌شود. این کار به منظور اطمینان حاصل کردن از عملکرد فیلتر صورت می‌گیرد. فیلتر درایر بهمن مدل 1/4 بزرگ
• فیلتر درایر های ترکیبی : فیلتر درایرها ممکن است به دلایل خاصی روی سیستم نصب شوند. برای مثال ممکن است تنها وظیفۀ حذف رطوبت را برعهده داشته باشند. یا اینکه جهت حذف اسیدهای ضعیف یا ذرات جامد مورد استفاده قرار گیرند. گاهی نیز از فیلتر درایرهای ترکیبی استفاده می‌شود. این فیلترها تمامی موارد بالا را در خط جریان کنترل می‌کنند.

انواع دیگری که برای فیلتر درایرها مورد استفاده قرار می‌گیرد، بعضی از موادی که در ساخت آن مورد استفاده قرار می‌گیرند و جاذب رطوبت به حساب می‌آیند، عبارتند از :

• آلومینای فعال شده
• سیلیکا ژل
• سولفات کلسیم
• آلومینا ژل
• شبکۀ طراحی شده توری شکل در ابعاد مولکولی

اهمیت استفاده از این قطعه در خط لوله

سیال های مبرد و همچنین انواع روغن کمپرسور از لحاظ ساختار شیمیایی ممکن است تحت شرایطی خاص دچار تجزیۀ شیمیایی شده و کاربرد خود را از دست بدهد. این تجزیه می‌تواند به خاطر ورود دیگر عناصر شیمیایی مثل رطوبت اتفاق بیفتد. همچنین دمای بالای سیستم نیز می‌تواند موجب تجزیۀ ساختار شیمیایی سیال های جاری در ساختمان کمپرسور گردد.

مهم‌ترین واکنشی که ممکن است بر اثر ورود رطوبت به کمپرسور اتفاق بیفتد، تشکیل محلول اسیدی است. اسیدها خاصیت خورندگی دارند و می‌توانند به قطعات سیستم آسیب وارد کنند.

تشکیل اسید در ساختمان کمپرسور به خاطر شکستن ساختار و تجزیۀ مبرد یا روغن کمپرسور اتفاق افتاده و شامل اسیدهای ارگانیک و غیر ارگانیک می‌شود که در ادامه مقاله فیلتر درایر بهمن مدل 1/4 بزرگ چیست به شرح آن خواهیم پرداخت.

• اسیدهای غیر ارگانیک : اگر سیال مبرد دارای عناصر شیمیایی هالوژنی باشد، با ورود رطوبت به داخل کمپرسور، سیال مبرد تجزیه شده و تولید اسیدهای غیر ارگانیک می‌کند.
• اسیدهای ارگانیک : در برخی از کمپرسورها از روغن‌های ارگانیک استفاده می‌شود؛ که در صورت تماس روغن با رطوبت و اکسیژن در دماهای بالا ساختمان روغن از هم پاشیده شده و تولید اسید می‌کند. به این اسیدها اسیدهای ارگانیک گفته می‌شود.

نصب فیلتر درایر بهمن مدل 1/4 بزرگ در مسیر خط لوله

در این بخش از مقاله فیلتر درایر بهمن مدل 1/4 بزرگ چیست طریقه نصب این قطعه را توضیح می‌دهیم. وظیفۀ اصلی فیلتر درایر محافظت از روغن کمپرسور و سیال مبرد است. این قطعه به گونه‌ای طراحی می‌شود که بتواند رطوبت ورودی به دستگاه را تقریباً به صفر رسانده و از ورود ذرات رسوب‌کننده به روغن و سیال مبرد جلوگیری کند.

به همین خاطر باید از فیلتر درایر پیش از بخش ورودی استفاده کرد. به این منظور این قطعه را قبل از ورودی ساکشن سیال مبرد نصب می‌کنند. عامل دیگری که سبب استفاده از فیلتر درایر بهمن مدل 1/4 بزرگ در این بخش می‌شود، عامل گرماست. با افزایش دما، رطوبت نسبی سیستم کاهش یافته و در نتیجه میزان رطوبت جذب شده در رطوبت گیرها کاهش می‌یابد.

در واقع گرما می‌تواند باعث ورود رطوبت به سیستم شود. به همین خاطر باید این قطعه را در بخشی نصب کرد که مبرد در سردترین حالت ممکن به سر می برد؛ یعنی بخش ورودی به ساکشن یا مسیر برگشت از کمپرسور. جایی که سیال مبرد پس از عبور از کندانسور به حالت مایع در آمده و آمادۀ ورود به کمپرسور است.

فیلتر درایرها را باید به صورت عمودی روی خط لوله نصب کرد. دلیل این کار، استفاده از نیروی جاذبۀ زمین برای فیلترکردن سیال مبرد است. طوری که سیال به خاطر وزنی که دارد از رطوبت گیر عبور کرده و آمادۀ ورود به کمپرسور گردد. همچنین پایین بودن سرعت سیال در این حالت باعث تماس بیشتر سیال مبرد و فیلتر رطوبت گیر می‌شود.
